雙點連桿沖床

CBL系列

獨特肘節雙連桿設計滑塊於下死點區域,保持45度停止,使得材料加壓時間延長,確保素材流動均一。

使用FCF(FineCold Forming)工法,適用於精密性及複雜性較高的製品,例如:coining sizing..等等,這些以往都只能經精密下料工法才能完成,經由FCF工法可以克服傳統沖壓的不足,進而達到近似精密下料產製結果。

產品特點

高剛性結構設計,確保製品精度及延長模具壽命

負載機構採用高剛性結構設計,大幅降低機身變形量,不僅確保製品精度,且可延長模具使用壽命。

肘節式重負荷連桿運動曲線

CBL系列採用重負荷肘節運動曲線慢速接近加工物表面,產生平順的塑性加工,確保生產製程穩定性及製品精密度。



機械整體採高剛性製作技術,特級品質大齒輪、肘節機械理論、調整螺桿以及滑塊接點,基於這些特點使得機械整體間隙只有傳統沖床三分之一

高扭矩傳動零件及最小之通過間隙,可大幅延長模具壽命及製品精度。

高效率分離式乾式剎車離合器,提高操作使用安全性

高效率分離式乾式剎車離合器可降低操作時產生的噪音,特殊設計之摩擦片,高扭距、低慣性,改善單操作效率,及剎車離合器使用壽命。

沖壓能力500噸以下,採用德國原裝Ortlingas品牌複合乾式剎車離合器。

特殊設計長型八面滑導,可確保長時間高精密生產

特殊設計八面長方形滑導,可承載偏心負載設計,確保模具精度及延長使用壽命。

潤滑系統採回收系統,可避免摩擦發熱。

特殊地面設計使安裝工事簡易

台盤頂料系統完全位於台盤内,工廠安裝工事更於簡易,不需任何基礎坑,充分節省地基費用,也使得工廠設備配置性更多樣化。

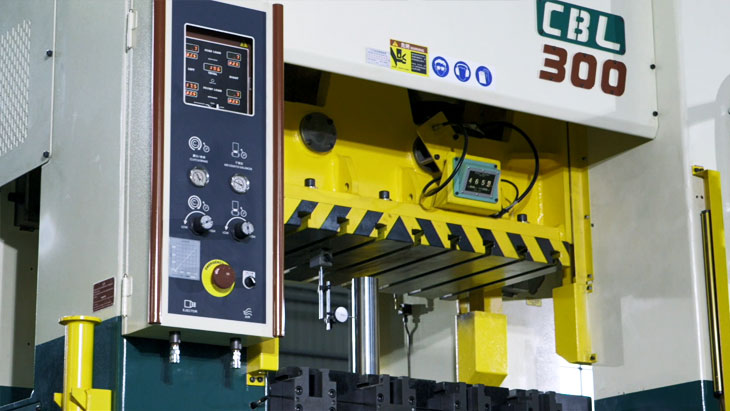

影片

規格表

型號 單位 CBL-200 CBL-300 CBL-400 CBL-500
能力 Ton 200 300 400 500
能力發生位置 (下死點上) mm 7 7 7 7
行程 mm 120 150 150 200
每分鐘行程數 S.P.M 45-100 40-80 40-80 30-65
閉合工作高度 mm 400 450 500 550
滑塊調整量 mm 50 50 50 50
滑塊面積 mm 1650x650 2000x700 2200x800 2200x1000
台盤面積 mm 1650x800 2000x900 2200x1000 2200x1200
主馬達 HP 30HP(INV) 40HP(INV) 50HP(INV) 60HP(INV)
工作空氣壓力 kg/cm2 5 5 5 5

-基於不斷的研發,機械設計與規格若有更改,恕不另行通知。
-特殊規格可訂製。

型號 單位 CBL-600 CBL-800 CBL-1000
能力 Ton 600 800 1000
能力發生位置 (下死點上) mm 10 10 10
行程 mm 200 200 200
每分鐘行程數 S.P.M 30-65 30-65 25-55
閉合工作高度 mm 600 650 700
滑塊調整量 mm 50 50 50
滑塊面積 mm 2300x1000 2400x1000 2500x1100
台盤面積 mm 2300x1200 2400x1200 2500x1300
主馬達 HP 75HP(INV) 100HP(INV) 125HP(INV)
工作空氣壓力 kg/cm2 5 5 5

-基於不斷的研發,機械設計與規格若有更改,恕不另行通知。
-特殊規格可訂製。
